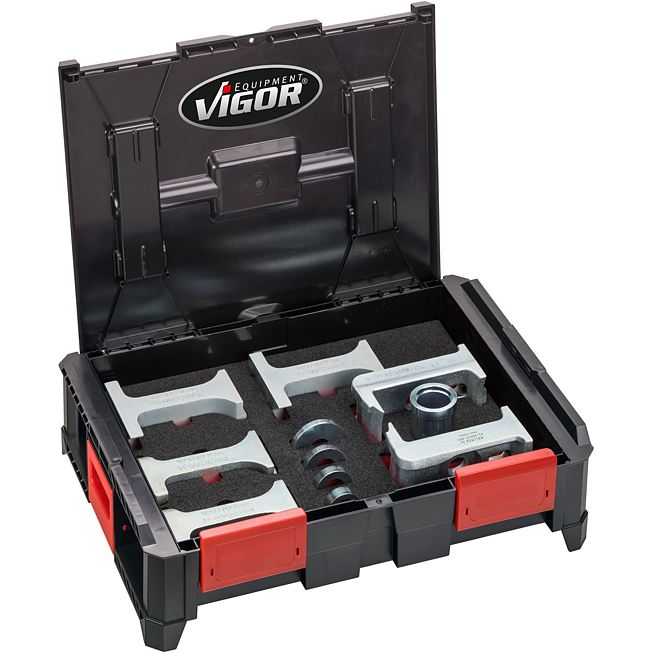

VIGOR Multibox ∙ V4700-L ∙ Rozšiřující sada pro kompaktní ložiska kol / náboje kol ∙ V5549 ∙ 11-dílný ∙ Počet ks nářadí: 11

Stručný popis

VIGOR Multibox V4700-L, Kompakt-Radlager / -Nabe Erweiterungssatz V5549 ∙ Anzahl Werkzeuge: 11

Technické údaje

Větší mobilita v oblasti řemesla, průmyslu a služeb
Ve spojení se sadou V4680, lze demontovat a montovat všechna v současné době známá ložiska kol.
Rozšiřující sada nástavná pro např. V4680
Obsahuje tlačné patky pro demontáž všech známých nábojů kol
Přídavné demontážní tlačné patky pro šroubované jednotky kolových ložisek (3 a 4 čepy) na přední a zadní nápravě VAG ∙ OPEL atd.
Nastavitelnost zajišťuje použití všech v současné době na trhu dostupných šroubovaných jednotek ložisek kol se 3 a 4 čepy
např. pro 4 čepy:
AUDI A4 ∙ A6
VW Passat
ŠKODA Octavia
SEAT Exeo
např. pro 3 čepy:
VW Golf 6 Cabrio r. v. 2013 → ∙ Golf r. v. → 2012 ∙ Touran r. v. 2015 → ∙ Tiguan r. v. 2016 → ∙ Passat r. v. 2014 →
AUDI A3 r. v. 2012 → ∙ TT r. v. 2014 → ∙ Q2 r. v. 2016 →
ŠKODA Octavia r. v. 2012 → ∙ Superb r. v. 2015 →
SEAT León r. v. 2012 →
OPEL Insignia, Astra r. v. 2004 →
CHEVROLET/GMC Malibu
SAAB 95 r. v. 2010 →
Použití s traverzou V3871
Plastový box s nízkou hmotností
Maximální zatížitelnost: 90 kg
Modulární systém
Modulární systém nástrojů, které lze vzájemně kombinovat! Traverza jako základní těleso je univerzálně použitelná a lze ji kombinovat se všemi tlačnými patkami ze sortimentu produktů VIGOR. Traverza je rovněž opatřena vnitřním závitem, takže lze našroubovat válec, aby tak bylo možné provádět práce s použitím síly (např. vytlačení hnací hřídele). Všechny montážní a demontážní páry tlačných patek lze na traverze na šířku individuálně nastavit a přizpůsobit. Tato flexibilita v kombinaci se správným párem tlačných patek zaručuje univerzální sadu nářadí pro všechny v současnosti na trhu dostupné typy ložisek kol

Konstrukce ložisek kol generace 3

Šroubovaná ložiska kol generace 3 vznikla dalším vývojem první a druhé generace. Díky optimalizacím poskytují tato ložiska kol komplexnější funkce. Údržbu a opravy je potřeba provádět pečlivě a s odborným nářadím

Šroubovaná ložiska kol generace 3 mají dvě příruby. Jedna příruba slouží jako náboj kola, funkcí druhé je připevnit jednotku ložiska na nosiči nápravy. Ložisko kola je kompaktní a efektivně konstruovaná jednotka a nedá se dělit

Zvláště u hliníkových těhlic může jednotka ložiska a čep nápravy silně korodovat. Bez vhodného nářadí bude těhlice při demontáži poškozena

Rozlišují se trojnásobně a čtyřnásobně šroubovaná ložiska kol

Krok za krokem – Dělená, šroubovaná ložiska kol

U ložisek kol generace 3 jsou nutné speciální tlačné patky, které jsou přesně přizpůsobeny tvaru ložiska. Bez správného tvaru tlačných patek není možný přenos sil, protože není k dispozici dostatečná dosedací plocha
Před vylisováním musí být odstraněna šroubení na zadní straně mezi jednotkou ložiska kola a těhlicí
V dalším kroku se tlačné patky centrovaně vyrovnají s traverzou. Při tom je potřeba dbát na stejné vzdálenosti tlačných patek
Potom lze vložit hydraulický válec příp. vřeteno a prostrčit je traverzou a ložiskem. Vhodný kónický tlačný díl se ze zadní strany nasadí na válec a zajistí pojistnou maticí. Nyní lze vylisovat ložisko pomocí hydraulického čerpadla

Šroubovaná ložiska kol se 3 nebo 4 čepy

Šroubovaná ložiska kol generace 3 jsou často namontována v hliníkových čepech náprav. Tento druh ložisek kol je namontován jako kompaktní jednotka. Zde slouží jedna příruba jako náboj kola, druhá připevnila jednotku ložiska na nosiči nápravy

- Rozměr vložky / velikost zásuvky: M (282 x 393 mm)
Výrobce Vigor
Výrobce Položka č: V5549
EAN 4047728055499

Výrobce	Vigor
Výrobce Položka č:	V5549
EAN	4047728055499
