Stručný popis

Šnekové hadicové spony podle DIN 3017 - - - Tato víceúčelová hadicová spona je vhodná zejména pro aplikace s vysokým mechanickým namáháním. Jejich základní technické vlastnosti jsou měřítkem pro moderní design svorek. Nejcharakterističtějším rysem těchto hadicových svorek s více rozsahy je jejich asymetrické pouzdro. Díky své tahové síle v pásu, vysokému kroutícímu momentu a rovnoměrnému rozložení upínací síly otevírají tyto hadicové spony nový rozměr v šnekových upínacích sponách. Stejně jako dříve se tyto hadicové spony vyznačují také vysokými tahovými silami v pásmu, ale ve srovnání s konkurenčními výrobky a předchozím modelem jsou utahovací momenty výrazně vyšší. Tím je zajištěna vysoká úroveň zabezpečení instalace.

Technické údaje

Šířka pásky 9 mm
reliéfní pás uvnitř
Pásek a pouzdro z nerezové oceli 1.4016
Odolnost proti korozi při zkoušce solnou mlhou nejméně 72 hodin
Trapézový závit (hladký vnitřek pásu)
Šroub s křížovým vybráním (SW 7), pozinkovaná ocel

Aplikace:
Přípojky chladicí vody
Beztlaká a natlakovaná palivová potrubí a větrací otvory
Olejové potrubí
Připojení potrubí v sanitárním prostoru
Spoje vedení ve strojírenství
Linky v průmyslu domácích spotřebičů
Hadicové spojky v průmyslu užitkových vozidel

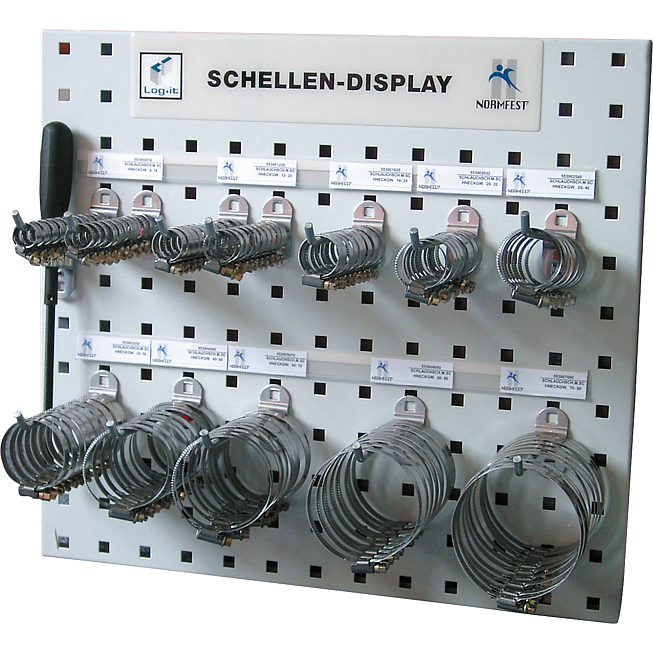

20 x hadicové spony se závitem 8-16 (č. Výrobku 5539-008-16)
20 x hadicové spony se šnekovým závitem 12-22 (č. Výrobku 5539-012-20)
10 x hadicové spony se závitem 16-27 (č. Výrobku 5539-016-25)
10 x hadicové spony se závitem 20-32 (výr. Č. 5539-020-32)
10 x hadicové spony se závitem 25-40 (výr. Č. 5539-025-40)
10 x hadicové spony se závitem 32-50 (č. Výrobku 5539-032-50)
10 x hadicové spony se závitem 40-60 (položka č. 5539-040-60)
10 x hadicové spony se závitem 50-70 (č. Výrobku 5539-050-70)
10 x hadicové spony se závitem 60-80 (výr. Č. 5539-060-80)
10 x hadicové spony se závitem 70-90 (obj. Č. 5539-070-90)
1 x 426-7; šestihranný nástrčný klíč (č. Výrobku 5539-85)
1 x děrovaný plech 500x450 MM (obj. Č. 7100-000-1)
12 x držák nástrojů úhlový 150 mm (č. Výrobku 7100-000-3)
1 x nástrojová svorka malá 19 mm (č. Výrobku 7100-000-305)
2 x samolepicí pásky 430 mm (č. Výrobku 7100-000-5)
