Stručný popis

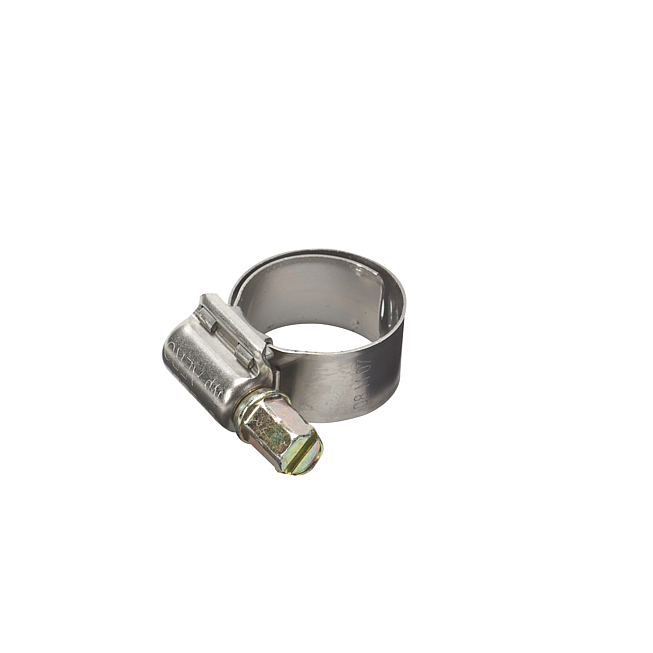

Čtyřdílná vysoce výkonná svorka šnekového pohonu. Pružný tenkostěnný pás, velmi rovnoměrné rozložení obvodové síly, vysoké tahové síly pásu (přibližně 1800 N při 6 Nm, přibližně 2800 N před zlomením) díky perforaci pásu přizpůsobené obrysu šroubu. Obvykle jsou překročeny tahové síly pásu požadované podle DIN 3017.

Technické údaje

spona se šnekovým závitem
šířka pásku 14,3 mm
VEL. KLÍČE 8 mm
ražená perforace pásku
kryt perforace pásku
volitelně s rychlouzávěrem
pásek, sedlo a tělo z oceli CrNi
šroub v jakosti pozinkovaná ocel (ZnNi / bez použití Cr VI)

provozní utahovací moment: 6 Nm
lomový moment: max. 9 Nm

oblasti použití:
u vysoce zatížených spojů na vzduchových, vodních a hydraulických systémech v průmyslu, výrobě zařízení a automobilové výrobě
díky krytu perforace pásku vhodné pro měkké hadice (např. silikon)
všeobecně pro kutily a domácí použití
